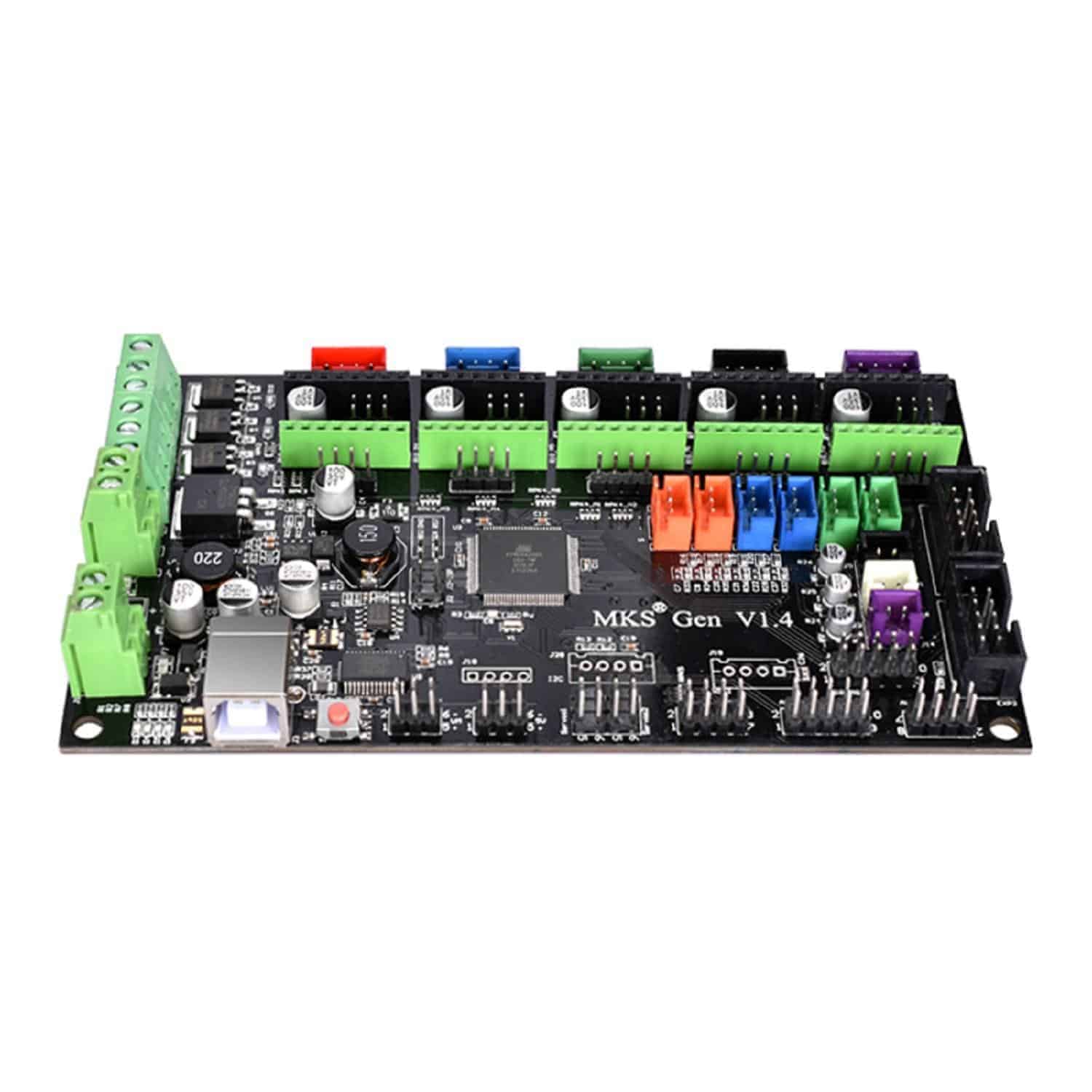

Carte mère MKS GEN V1.4

Description

La carte mère de l’imprimante Keyestudio 3D MKS Gen V1.4 combine et améliore les atouts du RAMPS 1.4 et de la carte Arduino Mega 2560 sur une seule et même carte.

La carte mère Keyestudio 3D MKS Gen V1.4 est une solution optimale pour le contrôle de votre imprimante 3D personnalisée.

Caractéristiques

• Intégre les cartes 2560 et ramps 1.4 dans une carte, pour résoudre les problèmes d’interfaces compliquées et de rupture de la combinaison Ramps1.4.
• Pilote de moteur remplaçable, compatible avec les pilotes 4988 et 8825.
• Le circuit imprimé utilise une carte à 4 couches de haute qualité et s’occupe spécialement de l’optimisation thermique ; les rampes sont des cartes à 2 couches.
• Utilisation d’un tube MOSFET de haute qualité, avec une meilleure dissipation de la chaleur.
• L’utilisation d’une puce d’alimentation dédiée pour prendre en charge l’entrée d’alimentation 12V-24V, pour résoudre le problème de la tension Ramps convertie en chauffage de la puce.
• En acceptant une entrée de 24V, le courant du lit chaud peut être réduit à 1/4 sous la même puissance du système, ce qui résout efficacement le problème de chauffage du tube MOS du lit chaud.
• Le firmware peut utiliser le firmware open-source Marlin, et sa configuration est exactement la même que celle de ramps1.4, qui peut remplacer directement Ramps1.4.
• Peut se connecter directement à la carte de contrôle Ramps1.4, 2004LCD et 12864LCD.
• Le port de sortie d’impulsion et de direction du moteur est mis de côté, ce qui facilite la connexion d’un circuit d’entraînement de moteur à courant élevé externe (tel que 2A, 5A).
• Réserver les interfaces Servos, AUX-1, AUX-2 sur Ramps1.4, en fournissant trois interfaces de sortie 5V, trois interfaces de sortie 12V.
• Cette carte est une mise à jour de la carte MKS Gen V1.2, améliorant les performances de la protection de l’alimentation et la stabilité de la communication USB.

La configuration d’un firmware selon la carte mère et la machine, le “flashage” d’une carte mère ainsi que son installation sont des manipulations que nous recommandons uniquement aux utilisateurs confirmés ou après s’être BIEN documenté.
