Ramps

Description

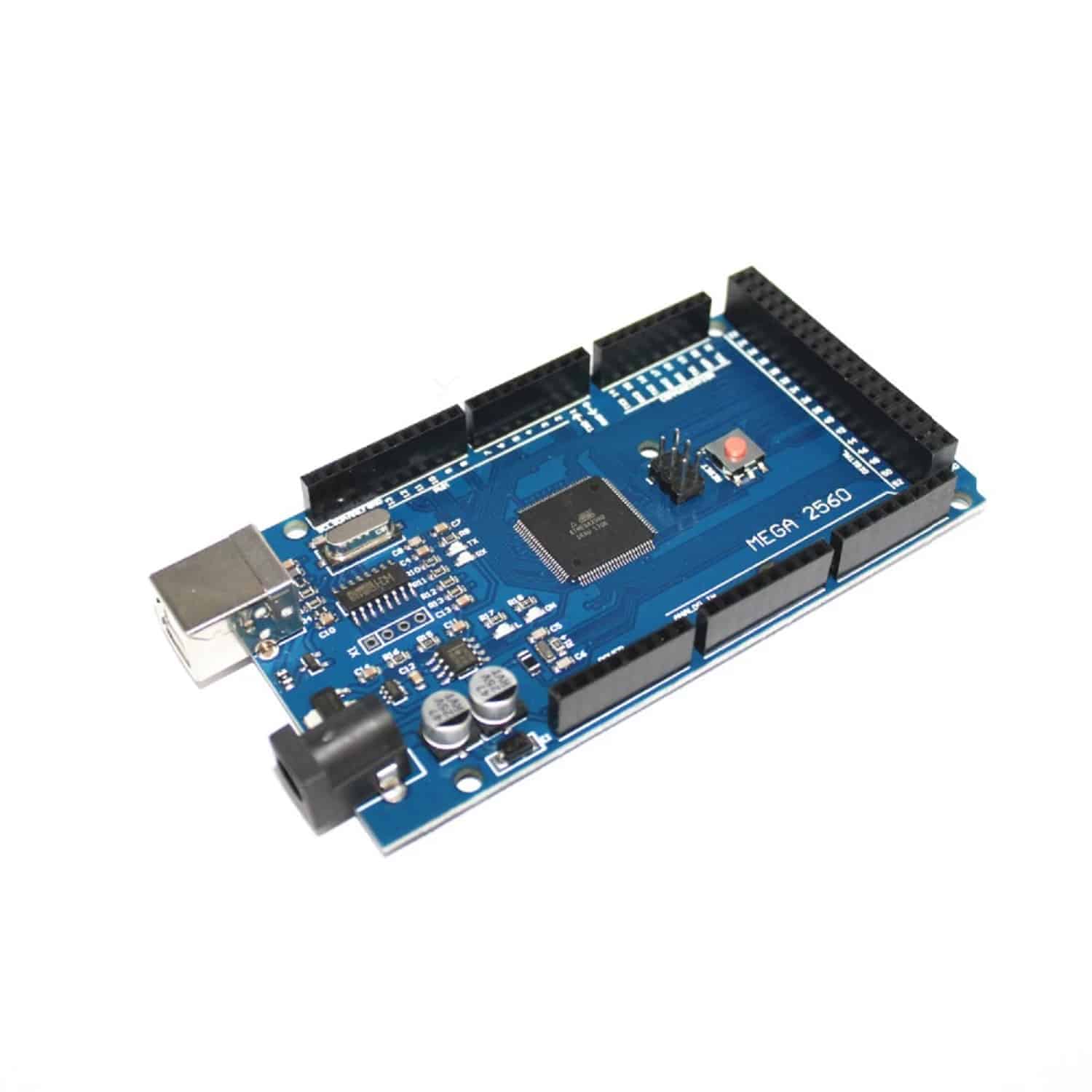

Les Ramps sont des « shield » (carte fille) open-source interfaçant les éléments électroniques avec, par exemple, la carte de contrôle Mega 2560.

Différence :
La Ramps 1.5 et 1.6 Plus sont des versions améliorées de la Ramps 1.4. Plus puissantes avec 200W pour la 1.5 et 270W pour la 1.6 Plus contre 170W pour la 1.4. C’est la puissance pour le tapis chauffant qui a été augmentée, vous permettant ainsi de chauffer le tapis à plus de 100°C plus rapidement.

La Ramps 1.6 Plus est équipée d’un dissipateur de chaleur plus performant que les deux autres versions.

La Ramps 1.6 Plus est compatible avec les pilotes moteurs silencieux TMC contrairement aux deux autres versions.

Ramps 1.4 :
Tension d’entrée : 12V / 24V (risque de surchauffe en 24V) – 170W (tapis chauffant 70W, extrudeur 40W, moteurs 50W, ventilateurs 2 x 5W)
Entrée pour thermistance : 3
Broches fin de course : 6
Emplacements pilotes : 5
Nombre de moteurs pas à pas raccordables : 6 (dont 2 en Z)
Sortie de puissance : 3 (plateau chauffant, extrudeur / hotend)
Sortie de servo-moteurs : 4
Modes de travail : I2C et SPI
Compatibilité pilote moteur  : A4988 – DRV8825

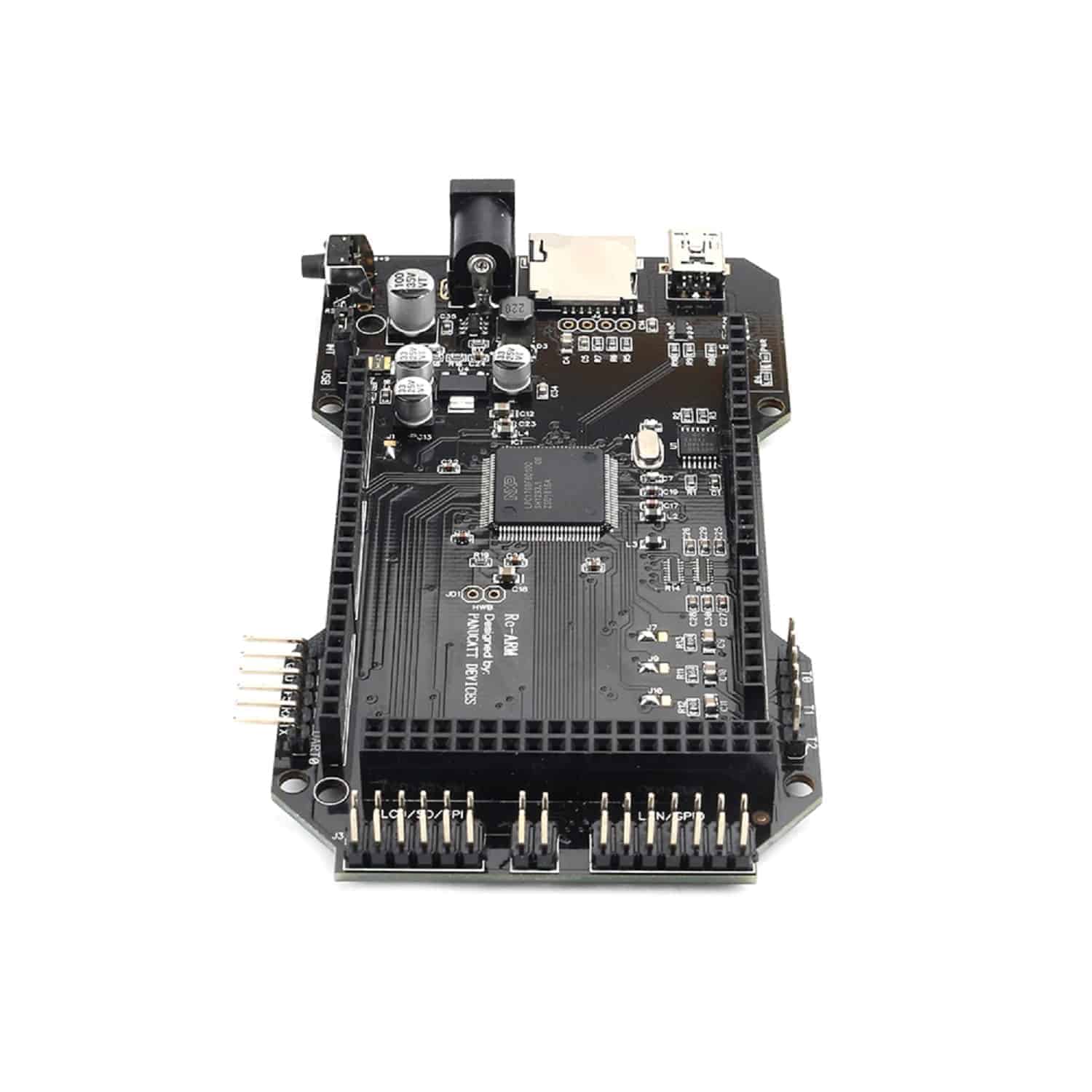

Compatibilité microcontrôleur : Mega 2560 – RE-ARM 32 bits
Compatibilité écran : LCD – TFT
Épaisseur PCB : 2 couches
Dimensions : 101.5 x 60.5mm.

Ramps 1.5 :
Tension d’entrée : 12V / 24V – 200W (tapis chauffant 100W, extrudeur 40W, moteurs 50W, ventilateurs 2 x 5W)
Entrée pour thermistance : 3
Broches fin de course : 6
Emplacements pilotes : 5
Nombre de moteurs pas à pas raccordables : 6 (dont 2 en Z)
Sortie de puissance : 3 (plateau chauffant, extrudeur / hotend)
Sortie de servo-moteurs : 4
Modes de travail : I2C et SPI
Compatibilité pilote moteur : A4988 – DRV8825
Compatibilité microcontrôleur : Mega 2560 – RE-ARM 32 bits
Compatibilité écran : LCD – TFT
Épaisseur PCB : 2 couches
Dimensions : 101.5 x 60.5mm.

Ramps 1.6 Plus :
Tension d’entrée : 12V / 24V – 270W (meilleure dissipation de chaleur)(tapis chauffant 170W, extrudeur 40W, moteurs 50W, ventilateurs 2 x 5W)
Entrée pour thermistance : 3
Broches fin de course : 6
Emplacements pilotes : 5
Nombre de moteurs pas à pas raccordables : 6 (dont 2 en Z)
Sortie de puissance : 3 (plateau chauffant, extrudeur / hotend)
Sortie de servo-moteurs : 4
Modes de travail : Step, Dir et SPI
Compatibilité pilote moteur : A4988 – DRV8825 – TMC2100 – TMC2208 – TMC2130
Compatibilité microcontrôleur : Mega 2560 – RE-ARM 32 bits
Compatibilité écran : LCD – TFT
Épaisseur PCB : 4 couches
Dimensions : 101.6 x 60.19mm.
