Rampe

Descrizione

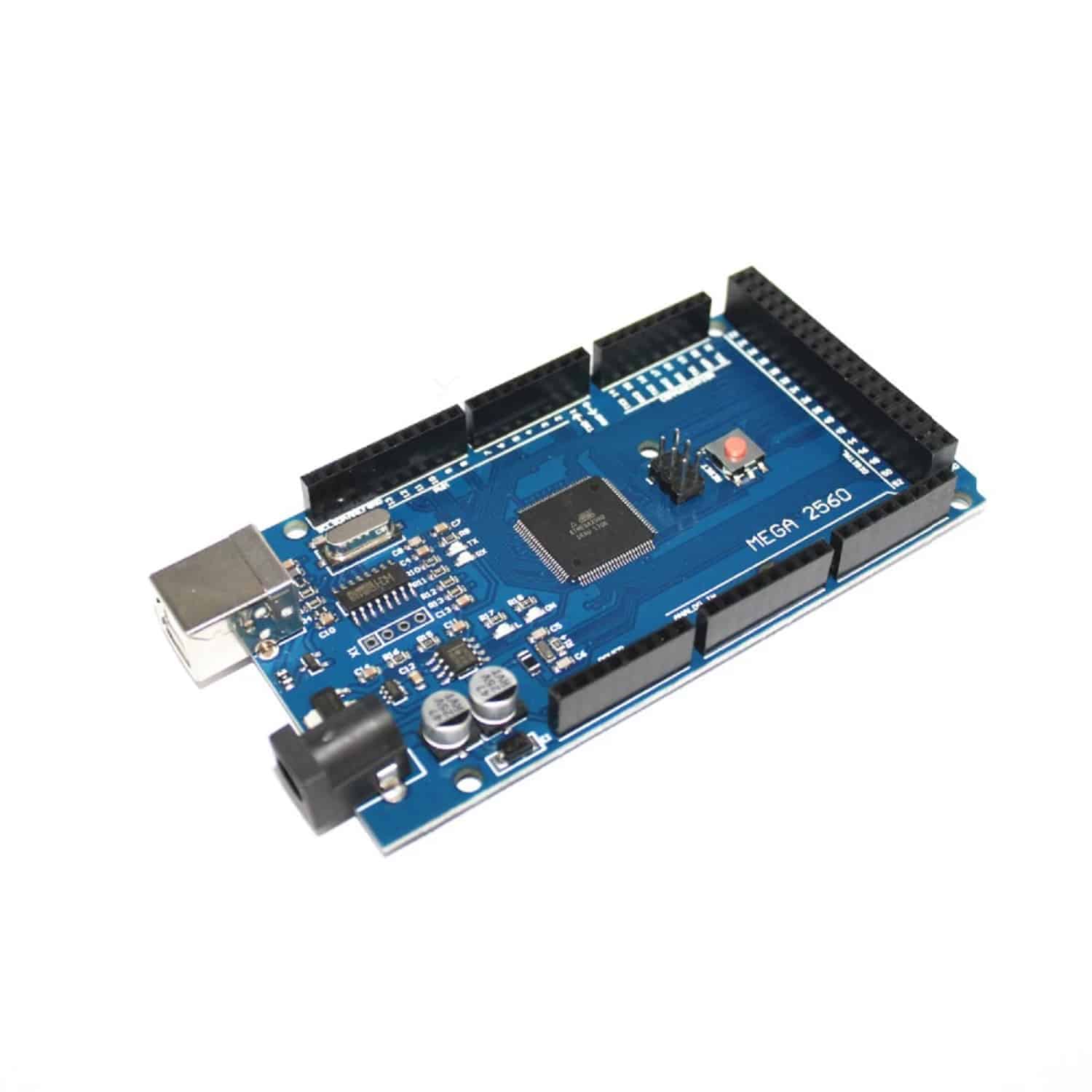

Le rampe sono “scudi” open source (scheda figlia) che interfacciano elementi elettronici con, ad esempio, la scheda di controllo Mega 2560.

Differenza:
Le rampe 1.5 e 1.6 Plus sono versioni migliorate di Ramps 1.4. Più potente con 200W per il 1.5 e 270W per il 1.6 Plus contro i 170W per il 1.4. È la potenza per il tappetino riscaldante che è stata aumentata, consentendo di riscaldare il tappeto a più di 100 ° C più velocemente.

La Ramps 1.6 Plus è dotata di un dissipatore di calore che funziona meglio delle altre due versioni.

Ramps 1.6 Plus è compatibile con i driver del motore silenzioso TMC a differenza delle altre due versioni.

Rampe 1.4:
Tensione di ingresso: 12V / 24V (rischio di surriscaldamento in 24V) – 170W (tappetino riscaldante 70W, estrusore 40W, motori 50W, ventilatori 2 x 5W)
Ingresso per termistore: 3
Pin di fine corsa: 6
Luoghi pilota: 5
Numero di motori passo-passo collegabili: 6 (di cui 2 in Z)
Potenza erogata: 3 (piastra riscaldante, estrusore / hotend)
Uscita servomotore: 4
Modalità di lavoro: I2C e SPI
Compatibilità driver motore: A4988 – DRV8825

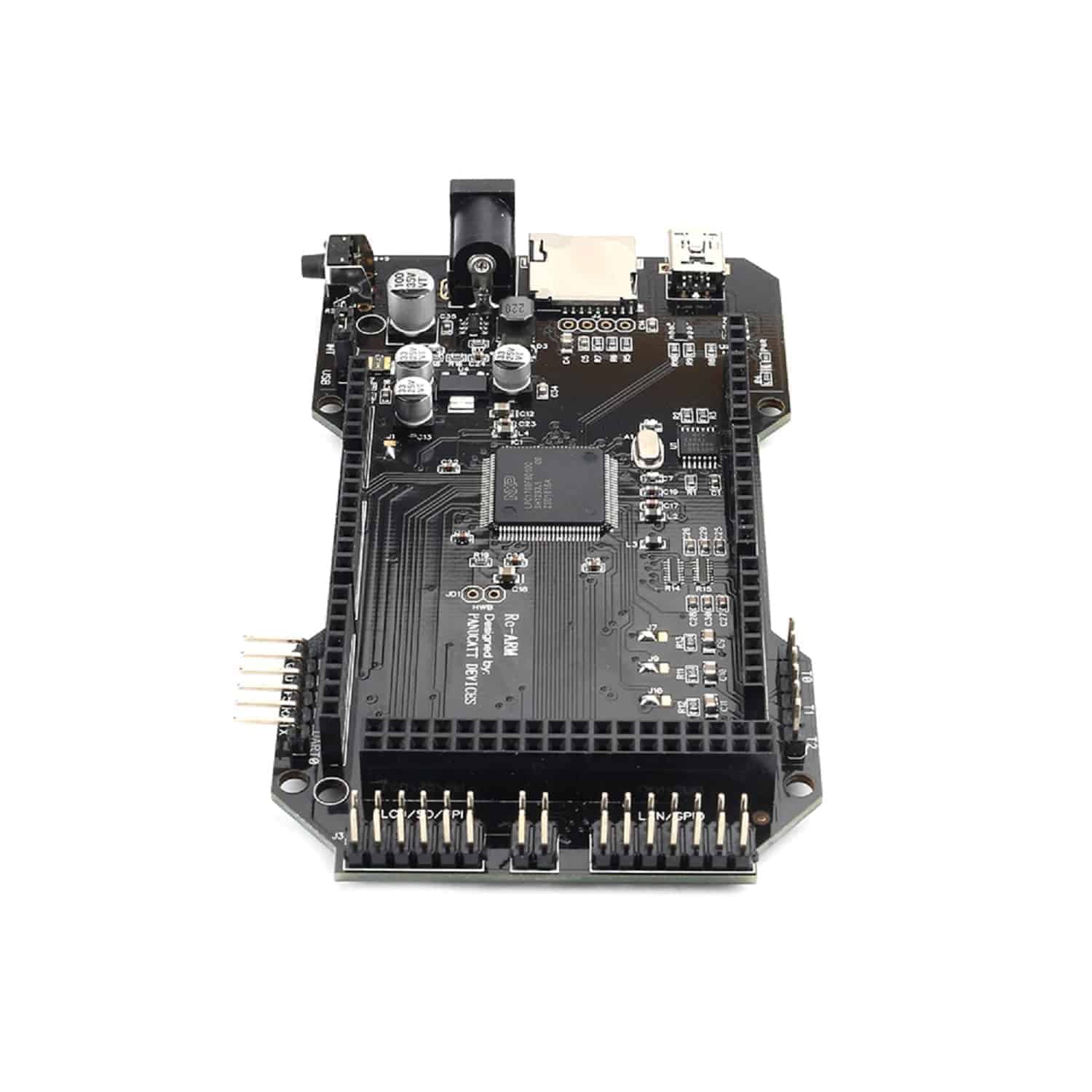

Compatibilità microcontrollore: Mega 2560 – RE-ARM 32-bit
Compatibilità schermo: LCD – TFT
Spessore PCB: 2 strati
Dimensioni: 101,5 x 60,5 mm.

Rampe 1.5:
Tensione di ingresso: 12V / 24V – 200W (tappetino riscaldante 100W, estrusore 40W, motori 50W, 2 ventole da 5W)
Ingresso per termistore: 3
Pin di fine corsa: 6
Luoghi pilota: 5
Numero di motori passo-passo collegabili: 6 (di cui 2 in Z)
Potenza erogata: 3 (piastra riscaldante, estrusore / hotend)
Uscita servomotore: 4
Modalità di lavoro: I2C e SPI
Compatibilità driver motore: A4988 – DRV8825
Compatibilità microcontrollore: Mega 2560 – RE-ARM 32-bit
Compatibilità schermo: LCD – TFT
Spessore PCB: 2 strati
Dimensioni: 101,5 x 60,5 mm.

Rampe 1.6 Plus:
Tensione di ingresso: 12V / 24V – 270W (migliore dissipazione del calore) (tappetino riscaldante da 170W, estrusore da 40W, motori da 50W, 2 ventole da 5W)
Ingresso per termistore: 3
Pin di fine corsa: 6
Luoghi pilota: 5
Numero di motori passo-passo collegabili: 6 (di cui 2 in Z)
Potenza erogata: 3 (piastra riscaldante, estrusore / hotend)
Uscita servomotore: 4
Modalità di lavoro: Step, Dir e SPI
Compatibilità driver motore: A4988 – DRV8825 – TMC2100 – TMC2208 – TMC2130
Compatibilità microcontrollore: Mega 2560 – RE-ARM 32-bit
Compatibilità schermo: LCD – TFT
Spessore PCB: 4 strati
Dimensioni: 101,6 x 60,19 mm.
